V गुरुत्वाकर्षण एकल टॉगल प्राथमिक जबड़े कुचल मशीन

उच्च क्षमता वाले प्राथमिक जबड़े क्रशर, सिंगल टॉगल जबड़े क्रशर CJ1211 के साथ वी गुरुत्वाकर्षण जबड़े क्रशर

उत्पाद विवरण

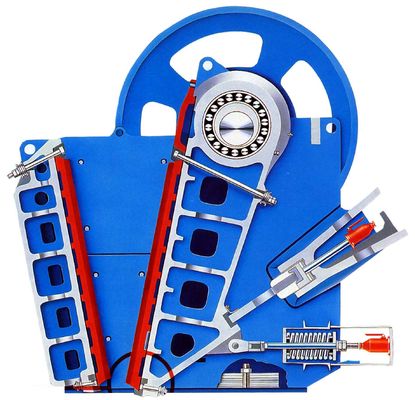

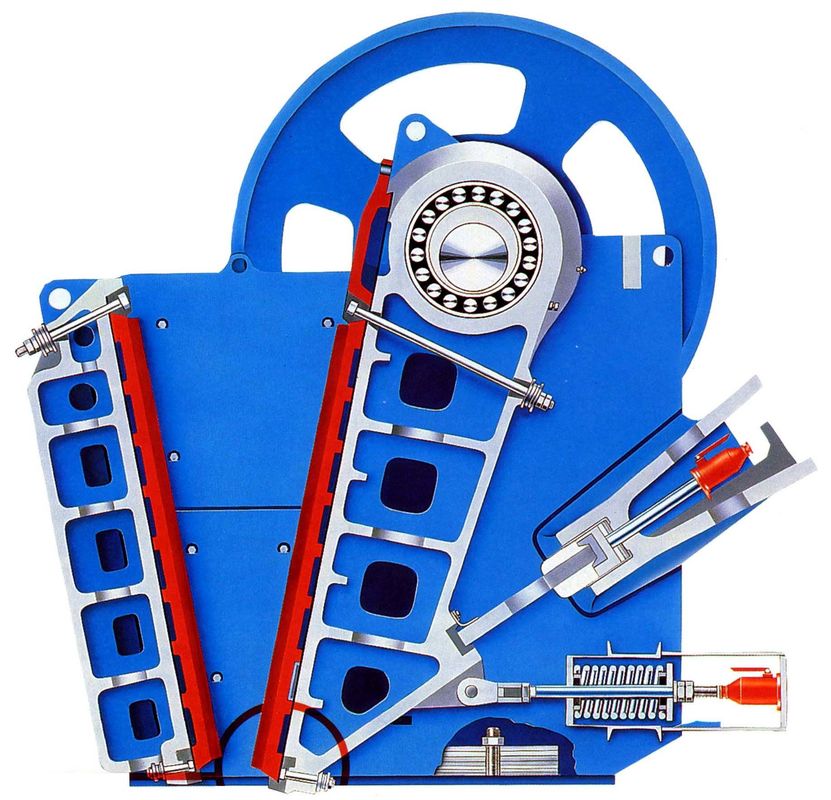

MJ सीरीज के जबड़े क्रशर सिंगल-एल्बो कंपाउंड स्विंग प्रकार और भारी-ड्यूटी डिज़ाइन के हैं, जो सममित गहरी क्रशिंग चैंबर, बड़े फीड ओपनिंग और उच्च संचालन दर, बड़े क्रशिंग अनुपात और उच्च उत्पादकता प्राप्त करने के लिए अनुकूलित मेषिंग कोण का उपयोग करते हैं। क्रशर लंबे सेवा जीवन, कम पहनने, रखरखाव और संचालन में आसानी के साथ, डिस्चार्ज तंत्र का हाइड्रोलिक या यांत्रिक समायोजन सरल और विश्वसनीय है।



MJ सीरीज के जबड़े क्रशर क्रशर को अनुकूलित करने के लिए CAD और परिमित तत्व विश्लेषण विधियों का पूरा उपयोग करते हैं।

दीर्घकालिक अनुभव संचय के आधार पर संरचना। मशीन का डिज़ाइन ताकत सुनिश्चित करने और बढ़ाने, विश्वसनीयता, सुरक्षा और अर्थव्यवस्था बढ़ाने के साथ-साथ उपकरण के वजन को कम करने पर जोर देता है। दोनों फिक्स्ड और मूविंग जबड़े प्लेटें रिपल प्लेट के साथ बॉक्स के आकार की कास्टिंग हैं, जिनमें हल्का वजन और उच्च शक्ति और कठोरता है, जो एक डबल-सील्ड सीलिंग लुब्रिकेशन सिस्टम से लैस हैं, जो सुरक्षित और विश्वसनीय हो सकता है;

सभी वेल्ड को तनाव एकाग्रता क्षेत्र से बचा जाता है, तनाव एकाग्रता क्षेत्र में घटक की वक्रता को बदलकर ताकत बढ़ाई जाती है





वर्गाकार बड़ा फीडिंग, सममित गहरी गुहा बिना डेड ज़ोन क्रशिंग चैंबर

फीडिंग क्षमता में सुधार करने के लिए

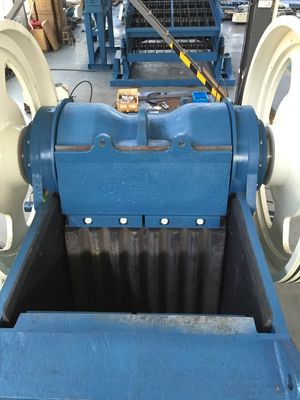

MJ सीरीज के जबड़े क्रशर लगभग वर्गाकार बड़े फीड ओपनिंग, गहरी गुहा और नॉन-डेड ज़ोन क्रशिंग चैंबर के डिज़ाइन से लैस हैं, जो फीडिंग क्षमता और आउटपुट में सुधार कर सकते हैं।



मूविंग जबड़े के शीर्ष पर फीडिंग प्रभाव को लेने के लिए मूविंग जबड़े के लिए एक बदली जाने योग्य मोटी सुरक्षा ढाल है।

फीड ओपनिंग के मूविंग जबड़े के ऊपर एक ब्लॉक प्लेट स्थापित करने की कोई आवश्यकता नहीं है, और क्रशर में प्रवेश करने वाले थोक खनिज सीधे क्रशिंग चैंबर के मूवमेंट एरिया में गिर सकते हैं।



पारंपरिक जबड़े क्रशर को रेटेड ओपनिंग से छोटे प्रभावी फीडिंग आकार के साथ असममित क्रशिंग चैंबर डिज़ाइन के साथ अपनाया जाता है। क्रशर की श्रृंखला को सममित क्रशिंग चैंबर डिज़ाइन के साथ अपनाया जाता है, ताकि वास्तविक ओपनिंग रेटेड ओपनिंग के बराबर हो, जो फीडिंग क्षमता में सुधार करता है।



मॉडल	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
फीडिंग आकार	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
L(m)	2.55	3.23	3.61	3.76	4.11	4.50
W(m)	1.88	2.57	2.35	2.47	3.00	2.90
H(m)	2.38	2.95	3.51	3.85	3.33	4.19
D(m)	1.60	1.86	1.86	2.17	1.76	2.17
F(m)	1.58	1.93	2.50	2.68	2.39	3.05
शिपिंग वॉल्यूम(m³)	13	23	32	38	48	58
(CSS)रेंज	50-175	75-275	125-275	125-300	125-300	150-300
वजन(kg)	13200	27000	34500	41500	53000	63500
मोटर पावर(kw)	75	132	160	160	200	200
क्षमता(t/h)	85-320	240-500	305-800	330-965	385-1090	480-1155



CSS(mm)	मॉडल
	MJ0806	MJ1208	MJ1211	MJ1311	MJ1511	MJ1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



तालिका में दिखाई गई क्षमता केवल क्रशर की क्षमता का अनुमान दर्शाती है। संबंधित स्थितियाँ ओपन-सर्किट क्रशिंग, 1600 kg/m3 के थोक घनत्व के साथ सूखी ब्लास्टिंग ग्रेनाइट हैं, जिसका अधिकतम आकार क्रशर द्वारा अनुमत अधिकतम फीड आकार को पूरा कर सकता है। तालिका में निचले मान उस परिस्थिति पर लागू होते हैं जहां डिस्चार्ज के आकार से कम फीडिंग के महीन कणों को अस्वीकार कर दिया जाता है, और उच्च मान महीन कणों की सामग्री वाली परिस्थिति पर लागू होते हैं। CSS जिस पर क्रशर सामान्य रूप से संचालित हो सकता है, फीडिंग ग्रैन्युलैरिटी वितरण, सामग्री की भंगुरता (Wi), फीडिंग संदूषकों की मात्रा, स्थापित जबड़े प्लेटों का प्रकार और इसके उपयोग की जाने वाली सामग्री के प्रकार पर निर्भर करता है।





डिस्चार्ज ग्रैन्युलैरिटी का अभिलाक्षणिक वक्र यह वक्र मध्यम क्रश करने योग्य चट्टान (क्रशिंग वर्क इंडेक्स Wi=16) का एक विशिष्ट ग्रैन्युलैरिटी अभिलाक्षणिक वक्र है। लगभग 75% उत्पाद CSS से कम हैं। ग्रैन्युलैरिटी वक्र का आकार और उत्पाद CSS के अनुपात से कम है, जो खनिजों की विशेषताओं पर निर्भर करता है। विभिन्न भंगुरता वाली चट्टानों (Wi 20-12 के बीच) के लिए, आमतौर पर लगभग 65%-85% कुचला हुआ उत्पाद क्रशर CSS से कम होता है।

स्टोन क्रशर का व्यापक रूप से खनन, खदान, निर्माण, सड़क और अन्य उद्योगों में ग्रेनाइट, बेसाल्ट, चूना पत्थर, चट्टान, कंक्रीट, समुच्चय, बजरी, डोलोमाइट, क्वार्ट्ज और 130 से अधिक प्रकार के पत्थरों के प्राथमिक, माध्यमिक और महीन क्रशिंग के लिए उपयोग किया जाता है। हमारे सभी स्टोन क्रशर में पसंद के लिए पूर्ण मॉडल हैं। आप अपनी आवश्यकताओं के अनुसार छोटा स्टोन क्रशर, मध्यम स्टोन क्रशर या बड़ा स्टोन क्रशर चुन सकते हैं।
