खदान डायबेस क्वार्ट्ज के लिए सैंडविक खनन हाइड्रोलिक स्टोन जबड़ा कोल्हू मशीन

यूरोप संस्करण खनन हाइड्रोलिक स्टोन जॉ कोल्हू मशीन और खदान डायबेस क्वार्ट्ज के लिए सैंडविक जबड़ा कोल्हू;

उत्पाद वर्णन

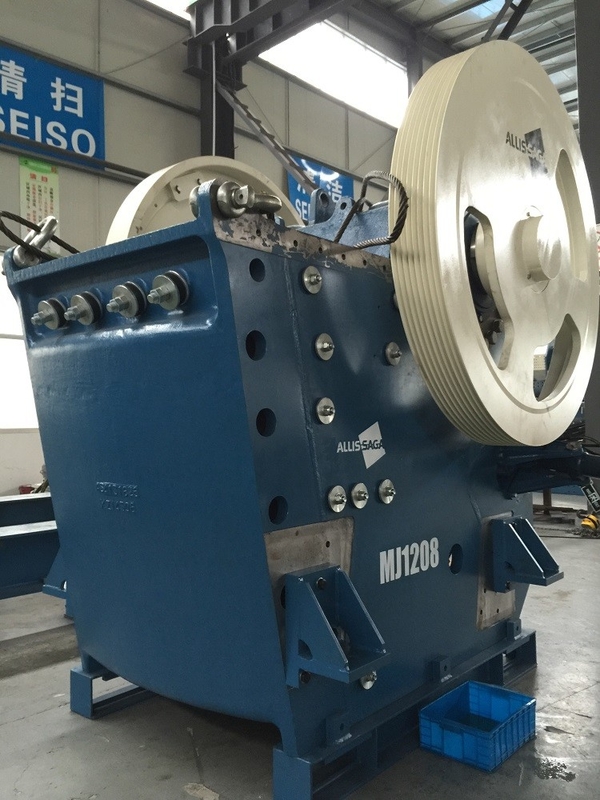

एमजे जॉ क्रशर सिंगल-एल्बो कंपाउंड स्विंग टाइप और हैवी-ड्यूटी डिज़ाइन के होते हैं, जो उच्च संचालन दर, बड़े क्रशिंग अनुपात और उच्च उत्पादकता को प्राप्त करने के लिए सममित गहरे क्रशिंग चैंबर, बड़े फीड ओपनिंग और अनुकूलित मेशिंग एंगल का उपयोग करते हैं।कोल्हू की लंबी सेवा जीवन, कम पहनने, रखरखाव और संचालन के लिए आसान, निर्वहन तंत्र का हाइड्रोलिक या यांत्रिक समायोजन सरल और विश्वसनीय है।



जबड़ा क्रशर की एमजे श्रृंखला सीएडी और क्रशर को अनुकूलित करने के लिए परिमित तत्व के विश्लेषण विधियों का पूरा उपयोग करती है।

दीर्घकालिक अनुभव संचय के आधार पर संरचना।मशीन का डिज़ाइन उपकरण को कम करने पर जोर देता है-



ताकत सुनिश्चित करने और बढ़ाने, विश्वसनीयता, सुरक्षा और अर्थव्यवस्था में वृद्धि करते हुए वजन का उल्लेख करें।फिक्स्ड और मूविंग जॉ प्लेट्स, रिप्ड प्लेट के साथ बॉक्स के आकार की कास्टिंग हैं, हल्के वजन और उच्च शक्ति और कठोरता के साथ, एक डबल-सील्ड सीलिंग स्नेहन प्रणाली से सुसज्जित है, जो सुरक्षित और विश्वसनीय हो सकती है;

तनाव एकाग्रता क्षेत्र से सभी वेल्ड से बचा जाता है, तनाव एकाग्रता क्षेत्र में घटक की वक्रता को बदलने के लिए ताकत बढ़ाने के लिए अपनाया जाता है





स्क्वायर बड़े फीडिंग, डेड जोन क्रशिंग चैंबर के बिना सममित गहरी गुहा

खिला क्षमता में सुधार करने के लिए





जबड़े क्रशर की एमजे श्रृंखला लगभग चौकोर बड़े फीड ओपनिंग, डीप कैविटी और डिजाइन के साथ सुसज्जित है



नॉन-डेड ज़ोन क्रशिंग चैंबर, जो फीडिंग क्षमता और आउटपुट में सुधार कर सकता है।



मूविंग जॉ का शीर्ष एक बदली जाने योग्य मोटी सुरक्षा कवच से सुसज्जित है, जो मूविंग जॉ के लिए फीडिंग प्रभाव को कम करता है।

फ़ीड खोलने के चलते जबड़े के ऊपर एक ब्लॉक प्लेट स्थापित करने की कोई आवश्यकता नहीं है, और कोल्हू में प्रवेश करने वाले थोक खनिज सीधे क्रशिंग कक्ष के आंदोलन क्षेत्र में गिर सकते हैं।

पारंपरिक जॉ क्रशर को रेटेड ओपनिंग से छोटे प्रभावी फीडिंग आकार के साथ असममित क्रशिंग चैम्बर डिज़ाइन के साथ अपनाया जाता है।क्रशर की श्रृंखला को सममित पेराई कक्ष डिजाइन के साथ अपनाया जाता है, ताकि वास्तविक उद्घाटन रेटेड उद्घाटन के बराबर हो, जिससे खिला क्षमता में सुधार होता है।



नमूना	एमजे0806	एमजे1208	एमजे1211	एमजे1311	एमजे1511	एमजे1513
खिला आकार	895×660	1200×830	1200×1100	1300×1130	1500×1070	1500×1300
एल (एम)	2.55	3.23	3.61	3.76	4.11	4.50
डब्ल्यू (एम)	1.88	2.57	2.35	2.47	3.00	2.90
एच (एम)	2.38	2.95	3.51	3.85	3.33	4.19
डी (एम)	1.60	1.86	1.86	2.17	1.76	2.17
एफ (एम)	1.58	1.93	2.50	2.68	2.39	3.05
शिपिंग मात्रा (एम³)	13	23	32	38	48	58
(सीएसएस) रेंज	50-175	75-275	125-275	125-300	125-300	150-300
वजन (किग्रा)	13200	27000	34500	41500	53000	63500
मोटर पावर (किलोवाट)	75	132	160	160	200	200
क्षमता (टी / एच)	85-320	240	305-800	330-965	385-1090	480-1155



सीएसएस (मिमी)	नमूना
	एमजे0806	एमजे1208	एमजे1211	एमजे1311	एमजे1511	एमजे1513
40
50	85-115
75	95-155	160-220
100	120-195	220-295
125	145-230	270-350	3295-390	330-435	385-495
150	170-270	320-435	355-460	385-500	440-595	480-620
175	195-315	390-510	400-525	445-570	505-670	540-705
200		440-575	450-590	490-645	575-745	615-805
225		490-645	505-665	550-735	635-820	670-880
250		555-725	555-730	605-805	705-925	745-980
275		605-795	605-800	660-880	770-1005	825-1060
300				720-965	820-1080	880-1155



तालिका में दिखाई गई क्षमता केवल कोल्हू की क्षमता का अनुमान दर्शाती है।संबंधित स्थितियां हैं ओपन-सर्किट क्रशिंग, ड्राई ब्लास्टिंग ग्रेनाइट जिसका थोक घनत्व 1600 किग्रा / मी 3 है, जिसका अधिकतम आकार कोल्हू द्वारा अनुमत अधिकतम फ़ीड आकार को पूरा कर सकता है।तालिका में निम्न मान उस परिस्थिति पर लागू होते हैं जहां डिस्चार्ज के आकार से कम फीडिंग का जुर्माना खारिज कर दिया जाता है, और उच्च मान जुर्माना की सामग्री के साथ परिस्थिति पर लागू होते हैं।सीएसएस जो कोल्हू सामान्य रूप से संचालित कर सकता है, वह फीडिंग ग्रैन्युलैरिटी वितरण, सामग्री की स्थिरता (वाई), खिला संदूषकों की मात्रा, जबड़े की प्लेटों के प्रकार और उपयोग की जाने वाली सामग्री के प्रकार पर निर्भर करता है।





डिस्चार्ज ग्रैन्युलैरिटी की विशेषता वक्र यह वक्र मध्यम क्रशेबल रॉक (क्रशिंग वर्क इंडेक्स वाई = 16) का एक विशिष्ट ग्रैन्युलैरिटी विशेषता वक्र है।लगभग 75% उत्पाद CSS से कम हैं।ग्रेन्युलैरिटी कर्व का आकार और उत्पाद खनिजों की विशेषताओं के आधार पर सीएसएस के अनुपात से कम होता है।अलग-अलग भुरभुरापन (20-12 के बीच वाई) वाली चट्टानों के लिए, आमतौर पर क्रश किए गए उत्पाद का लगभग 65% -85% क्रशर सीएसएस से कम होता है।

स्टोन क्रेशर व्यापक रूप से ग्रेनाइट, बेसाल्ट, चूना पत्थर, चट्टान, कंक्रीट, कुल, बजरी, डोलोमाइट, क्वार्ट्ज और खनन, खदान, निर्माण, सड़क और अन्य उद्योगों में 130 से अधिक प्रकार के पत्थरों की प्राथमिक, माध्यमिक और बारीक पेराई के लिए उपयोग किया जाता है।हमारे सभी स्टोन क्रशर के पास पसंद के लिए पूर्ण मॉडल हैं।आप अपनी जरूरत के हिसाब से छोटा स्टोन एक, मीडियम एक या बड़ा स्टोन क्रेशर चुन सकते हैं।

सवाल और जवाबआपके लिए एक उपयुक्त मॉडल चुनने के लिए, कृपया हमें बताएं:

1. आप किस तरह के पत्थर को कुचलना चाहते हैं?जैसे ग्रेनाइट, चूना पत्थर, रिवरस्टोन, बेसाल्ट, लौह अयस्क...
2. क्रश से पहले आपके पत्थर का आकार क्या है?कितने इंच या मिमी?
3. अंतिम उत्पाद आकार की आपकी आवश्यकताएं क्या हैं?कितने इंच या मिमी?
4. उत्पादन क्षमता की आपकी क्या आवश्यकताएं हैं?प्रति घंटा कितने टन?
5. आपका व्हाट्सएप या वीचैट क्या है? हमारे लिए आपको अधिक विवरण और तस्वीरें भेजना तेज है।
